G系列單螺桿泵是轉子式容積泵的一種結構形式，G系列螺桿泵是借助螺桿和襯套相互嚙合在吸入腔與排出腔產生容積變化來泵送液體的。G系列單螺桿泵是一種內嚙合的密閉式螺桿泵，單螺桿泵的主要工作部件是由雙頭螺旋空腔的襯套與在定子腔內和它嚙合的單頭螺旋螺桿構成。G系列單螺桿泵膠套是單螺桿泵的內部零配件的一種，由于長時間的使用會出現磨損，需要進行定期的更換。以下講解G系列單螺桿泵膠套的選擇和易損因素。

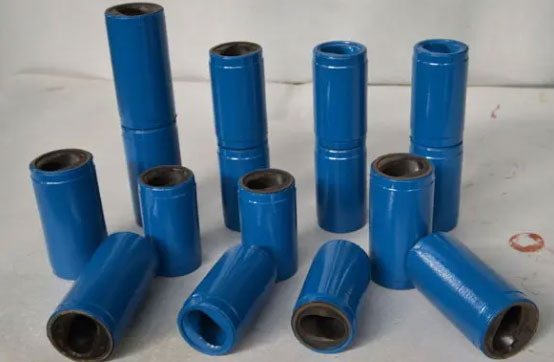

G系列單螺桿泵膠套
G系列單螺桿泵膠套的選擇
G系列單螺桿泵是轉子式容積泵的一種，主要是由雙頭螺旋定子與單頭螺旋螺桿轉子嚙合構成。在輸入軸利用萬向節帶動轉子繞定子做行星運行時，定子和轉子副會不斷的嚙合，會有一個封閉的空腔形成。這些密封腔的體積是不變的，并且以按照一定的速率沿著軸向進行運動。輸入介質會從輸入端利用定子和轉子并被一起帶到擠壓端，輸入密封腔的介質流經定子而不會受到攪動或者損壞。它能泵送含有硬質磨料雜質和固體顆粒以及粘稠絲的液體介質。
G系列單螺桿泵的襯套是橡膠制品所以被稱之為膠套，也是G系列螺桿泵的易損件之一。在一般情況下套管的使用年限為三到六個月，假如選擇不對套管很有可能會從鋼管上脫落或者橡膠會脫落。所以有必要了解橡膠的基本特性和橡膠以其他各種介質的相容性。
膠水定子是G型螺桿泵的主要部件容易損壞。在設計與開發過程中應該考慮到定子輪廓。曲線的準確性與材料的正確選擇會直接決定了定子的使用年限。橡膠材料的配方的選擇應該考慮到使用什么介質與介質的溫度和橡膠的硬度與膨脹性。橡膠在介質中的破壞強度等等。注射后橡膠的性能不但決定定子的使用年限，還會影響到G型單螺桿泵的正常運轉。很多橡膠不耐油性介質，應該選擇丁腈橡膠來作為油性介質。

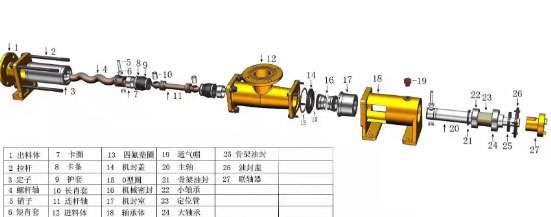

G系列螺桿泵結構圖
G系列單螺桿泵膠套的易損因素
1.結構參數：疲勞斷裂的重要原因是在交變應力的作用下形成的，通常表面為低應力脆性斷裂，局部性質會發生一些改變。會隨著長期的使用螺桿泵的結構會直接影響鍋爐該泵的密封性能，橡膠材料的性能會出現一些變化，導致泄露等問題，可能很難滿足實際工作需要。
2.膠套與轉子之間壓力太大：在實際運動過程中膠套與轉子會處于干涉狀態，有過盈接觸存在能充分利用。能減少液體泄露。但是假如受到內壁壓力或者密閉腔室壓差的影響，接觸壓力會由于下降而有泄露發生，進而降低裝置的密封性能。
3.橡膠套的剪切應力：在緊配合的影響下變形阻力在襯套和密封位置之間會產生接觸應力，確保相鄰兩腔之間的密封性能。在設備運行期間轉子與油之間會有剪切力產生。假如超出橡膠材料的強度，橡膠襯套不可避免的會有撕裂與泄露發生，進而很難處理生產需要。
G系列單螺桿泵膠套的選擇和易損因素由水泵廠家總結。
