循環水泵在設計過程中是有一定的安裝技術要求的，循環水泵設計安裝要求有循環水泵在系統的位置、循環泵前后的閥門、水泵的安裝、強制循環泵找平、循環泵找平的方法、高低溫循環泵的揚程確定、循環水泵單級運轉調試。

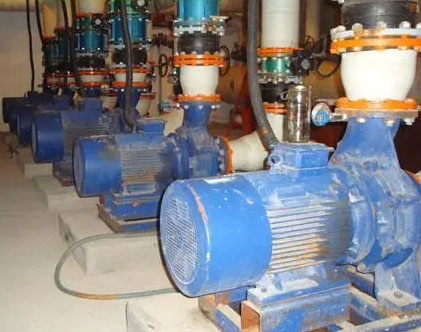

循環水泵安裝示意圖
循環水泵在系統的位置
通常來講水泵應該設在冷水機組的前面，從尾端會來的冷凍水經過水泵回到冷水機組。水泵設在冷卻水進機組的水路上，會從冷卻塔出來的冷卻水經過水泵回到機組，熱水循環泵可以設在回水干管上，從尾端回來的熱水經過熱水循環泵返回板式換熱器。
循環泵前后的閥門
水泵進水管根據順序依次連接：可以從蝶閥→壓力表→過濾器→軟接進行連接；出水管依次連接：軟接→壓力表→止回閥→蝶閥。
水泵的安裝
施工條件為：
1.泵的安裝層可以通過結構進行驗收；
2.建筑物的有關軸線和標高已經畫出；
3.泵的混凝土基礎強度已經達到百分之七十。
強制循環泵找平
水泵整機在基礎上進行就位，機座中心線應該和基礎中心線相重合，安裝時應該在基礎上劃出中心線的位置。
循環泵找平的方法
1.將水平尺放置在軸線上測量軸向水平，偏差在±20毫米之內。
2.可以采用吊垂線的方法來測量循環泵進出口的法蘭垂直平面和垂線是否平行，假如不水平，可以使用調整墊鐵厚度的方法來進行找平。
循環泵電機找正找平后就能向底腳螺栓孔與基礎和水泵座之間的空隙中灌入細石混凝土并且搗實，確保地腳螺栓和基礎連為一體。二次澆灌后需要再次檢測同心度和水平度，避免泵在二次灌入或者在擰緊地腳螺栓時出現移動。

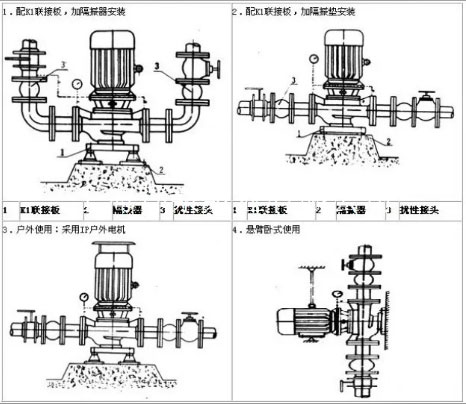

高低溫循環泵安裝圖
高低溫循環泵的揚程確定
高低溫循環泵的揚程應該確保補水壓力比系統補水點壓力高30kpa～50Kpa，可以按照下面算式進行確定，其中系統補水點的壓力為Pa。
循環水泵單級運轉調試
1.啟動前：應該將風罩打開用手先盤車查看是否靈活，將進氣閥門打開，排氣閥會確保水灌滿泵腔，接著將排氣閥關閉，將電機點動后再確定轉向是否正確。
2.運行：將進口閥全部打開，再把出口管路閥門關閉，將電源接通后，在循環水泵轉速達到正常后，再將出口管道閥門打開，并且調節到所需的工況點。出口循環水泵運行后有沒有異常情況，假如有異常應該立刻停車檢查將故障處理后再運行。
3.停車：漸漸關閉出口閥門后再把電源切斷，再把進口閥關閉，當寒冷的冬季溫度低于零下時應該采取保暖措施。
循環水泵設計安裝要求由循環泵廠家總結，推薦閱讀：循環水泵的維護與檢修
