從屏蔽泵安裝圖中可以看出屏蔽泵是安裝在管道上的，屏蔽泵在安裝過程中需要注意一些問題，這樣可以更好的延長屏蔽式管道泵的使用壽命。

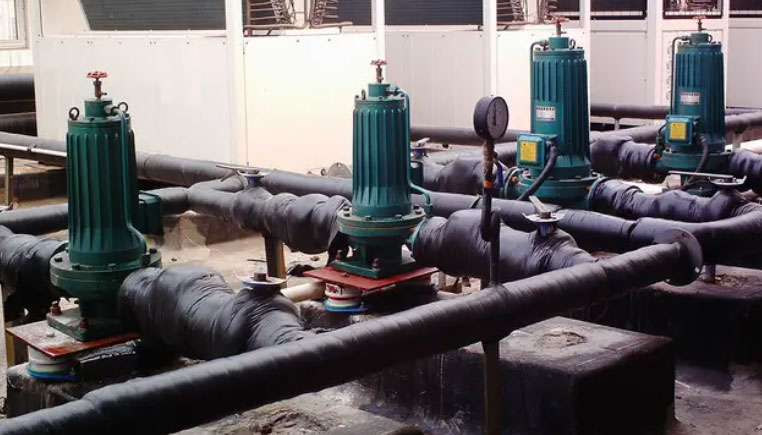

屏蔽泵安裝圖
屏蔽泵安裝方法
1.先將前端蓋進行固定或者將后端蓋進行固定，用戶可以自行選擇。
2.把轉子從后部進行插入。
3.后端蓋安裝：可以先對稱固定兩個螺栓，從前部轉動轉子保持轉子旋轉通暢沒有死點，再把所有的螺栓固定好。
4.軸向竄量進行測量：測量軸推進去與拉出來的兩種狀態下相對于前端蓋的位移，兩次所測量的差值應該在使用說明書所允許的范圍內。
5.葉輪安裝：軸竄量測量正確后，再把葉輪進行安裝，使用軸頭螺栓固定好。
6.泵體安裝：葉輪軸向間隙測量正確后，把泵體固定好后，接著從立式屏蔽泵入口處用工具盤動葉輪，查看是否旋轉通暢。
7.葉輪軸向間隙測量：把葉輪向外拉出后，再測量葉輪后蓋板到前端蓋的距離，應該在使用說明書要求范圍內。

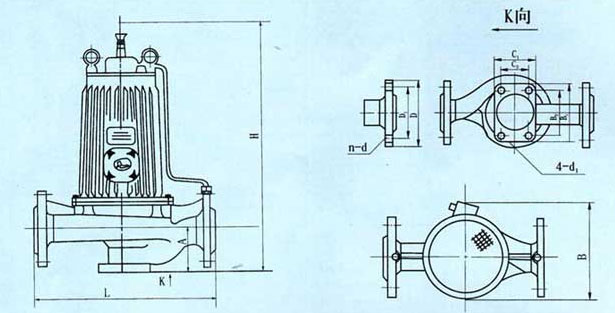

屏蔽泵安裝尺寸圖
屏蔽泵安裝注意事項
1.安裝前應該先查看化工屏蔽泵的完整度、清潔度和規格等等。
2.端蓋安裝前應該在軸承的外周口端墊上墊圈，可以采用螺釘大墊圈來扣緊，接著可以調節墊圈，將葉輪的軸向間隙調節標準，再把葉輪安裝完成后將止動墊圈緊固。
3.在屏蔽式管道離心泵的軸承安裝過程中，需要嚴格按照設計要求有序的進行，可以分清前后順序，在泵中的循環液體混入雜質等其他異物時，可以立即清理防止發生事故。
4.管道屏蔽泵應該有足夠的液位高度，能有效避免包裝時發生空轉。
5.入口的管路應該盡可能的縮短，彎頭與閥門應該盡量的減少，能減少管路的阻力損失。
6.屏蔽泵出口應該設置回流管路，能避免包裝時發生空轉。
7.應該將管路清理干凈，能避免異物進入泵內，試車成功后應該將過濾器去掉避免污泥堵塞。
8.開泵時應該將屏蔽泵入口管路閥門全部打開，出口管路閥門稍稍打開一些，接著再把離心式屏蔽泵啟動。
屏蔽泵安裝注意事項由離心泵廠家總結。
