離心泵的原理與配件圖_離心泵的原理與配件

離心泵的工作原理是將液體灌滿泵殼,原理可以高速運轉,液體在離心力的作用下會產生很快的速度,高速的液體經過會漸漸擴大泵殼的通道,會將動壓頭轉變?yōu)殪o壓頭。離心泵的配件有葉輪和其他配件組成。

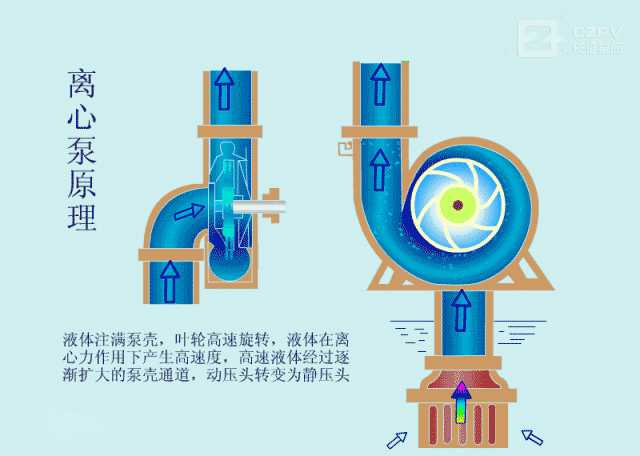

離心泵的工作原理動圖

離心泵的工作原理動圖

離心泵的工作原理

當離心泵啟動后泵軸會帶動葉輪一同作高速旋轉運動,驅使預先灌滿在葉片間的液體進行運轉,在離心力慣性的作用下,液體會從葉輪中心向外面作徑向運動。

液體在流經葉輪的運動中得到了能量,靜壓能會變高流速會變大。在液體離開葉輪進入泵殼中,因為殼內流道漸漸擴大進而出現減速,部分的動能會轉化為靜壓能然后沿著切向流到排出管路。

蝸形殼不但是收集葉輪流出液體的部件,而且是一個裝換能量的裝置。在液體自葉輪中心甩向外周的同時,葉輪中心會形成低壓區,在貯槽液面和葉輪中心總勢能差的作用下,會使液體被吸進葉輪中心處。借助葉輪的不斷運行,液體會連續不斷地被吸入與排出。液體在離心泵里得到的機械能量會轉化為靜壓能的提升。

假如不銹鋼離心泵在啟動前沒有往泵殼中灌滿被泵送的液體,空氣密度會很低,葉輪運行后所產生的離心力會很小,葉輪中心處不足以形成貯槽中液體的低壓,啟動離心泵后不可以泵送液體。這說明離心泵沒有自吸能力,這種情況被稱之為氣縛。

離心泵的配件

葉輪

離心泵的葉輪是泵的核心關鍵部位,常被人們稱之為“心臟”,可見它的重要性。

1.按照機械結構可以分為閉式、半閉式、開式三種

閉式葉輪適用于泵送清潔液體。半閉式與開式葉輪適用于泵送含有固體顆粒的懸浮液體,但是這種類型的水泵效率會很低。

2.按照吸液方式的不同能把葉輪分為單吸式和雙吸式兩種

單吸式葉輪的結構會比較簡單,液體只可以從一側吸入。雙吸式葉輪能從葉輪兩側對稱地吸入液體,不但會有很大的吸液能力,還會消除軸向推力。

3.葉輪上葉片的幾何形狀能把葉片分為后彎、徑向、前彎三種,因為后彎葉片有利于液體的動能轉換為靜壓能所以被廣泛使用。

導輪

為了減少離開葉輪的液體會直接進入泵殼中沖擊而引發的能量損失,在葉輪和泵殼中間會裝有一個固定不動并帶有葉片的導輪,導輪里的葉片在進入泵殼時的液體漸漸轉向并且流道會連續地擴大,驅使部分的動能會有效地轉換為靜壓能。多級泵一般會安裝有導輪。

蝸形殼的泵殼和葉輪上的后彎葉片以及導輪都能提高動能向靜壓能轉化,所以也被稱之為轉能裝置。

軸封裝置

泵軸轉動但是泵殼固定不動,在軸和泵殼的接觸處會有一定的間隙。為了防止泵中高壓液體沿著間隙流出或者避免外界的空氣從相反的方向進到泵中可以設置軸封裝置。

離心泵的軸封裝置會有機械密封與填料函。填料函是把泵軸穿過泵殼的環隙作為密封圈,在里面裝入軟填料。

機械密封是從一個裝在轉軸上的動環與另外一個固定在泵殼上的靜環構成。兩環的端面可以借助彈簧力互相貼緊,起到了密封的作用。機械密封適用在密封很高的場合使用,例如泵送易燃易爆、含有酸堿和有害的介質。
