磁力泵的結構組成你知道嗎？磁力泵作為市場上主流的水泵之一，優點也是比較突出的，原因是磁力泵的組成結構，讓磁力泵的功能更強大，使用壽命得以延長。接下來就由湖南圣博凱斯泵閥的小編為你帶來磁力泵結構組成的介紹，感興趣的用戶一起來看一看吧！

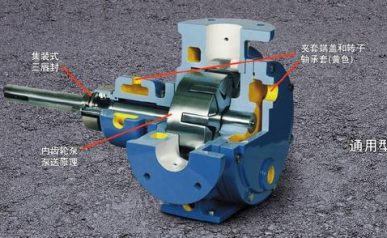

1.殼體部分
由泵體、泵蓋等組成，這是磁力泵的容器部分；泵體葉輪水力形式符合API685標準，是磁力泵水力性能的主要動力裝置零件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。
2.傳動部分
泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，這樣可以輕松的對磁力泵進行檢修。
3.內、外轉子
內、外轉子配套使用，共同形成磁力泵的磁傳動部件。
4.隔離套
隔離套是能徹底實現磁力泵不會出現泄露的重要且唯一的零件。
由于泵軸與介質接觸，所以材料的選擇上應該是耐腐蝕的，加工精度高，強度高或通過熱處理方法增加材料的強度。
5.轉子部分
分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。
泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。
驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。
6.連接部分
由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件?；瑒虞S承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。
以上就算磁力泵的結構組成，對泵閥感興趣的用戶請關注湖南圣博凱斯水泵網！
