臥式離心水泵拆裝視頻_臥式清水離心泵拆解

從臥式清水離心泵的構造圖中可以看出清水離心泵是有很多配件構成的,例如進出水口、填料密封、支架、聯軸器、電機等配件構成的。臥式離心泵經過長時間的磨損后需要對其進行拆解。

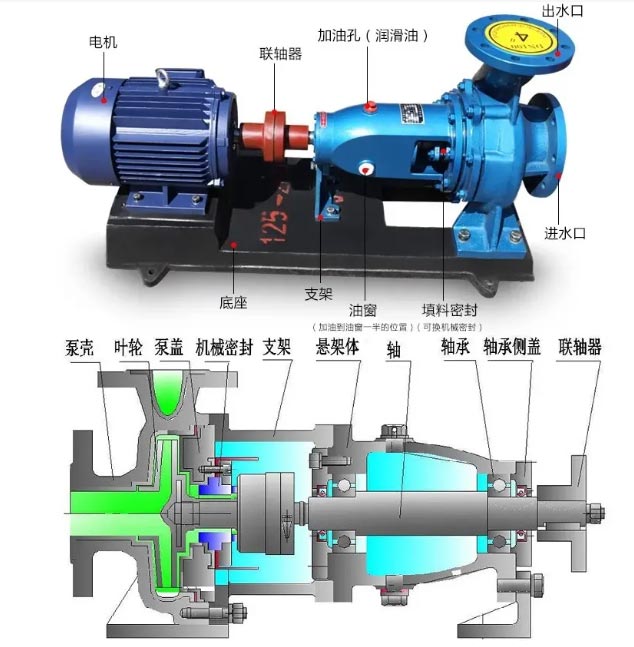

臥式清水離心泵的構造圖

臥式清水離心泵的構造圖

(1)準備好需要拆卸的工具,比如管扳手、F扳手、一把30mm的活動扳手、一套開口扳手與套筒扳手、撬棍、洗手盆、銅桿、一字螺絲刀、棉紗、砂紙、銼刀、千分尺、溫度計、大麥紙等等。

(2)可以按照正常的工作程序?qū)⑶逅藐P(guān)閉,將絕緣手套帶上并且將閘刀拉下將電源切斷,將警告牌掛起,將離心泵的進出口閥門關閉并且進行排氣與排水,將電機導線進行拆卸,需要記住拆卸的順序,把連接的軸罩進行拆卸,將電機底角螺栓拆卸后,以90°將電機移開。

(3)將油箱中的機油排空,可以用緊張器將聯軸器拆下,再把鍵拆下,然后在均勻地將泵蓋螺栓拆下,接著把泵體支架螺栓拆下,平穩地將泵體拆下,把它放在軌枕上,接著將葉輪后蓋拆下對稱地將葉輪撬開,把葉輪放進清洗盆中,將填料壓蓋拆下,將泵蓋與軸承腔之間的連接螺栓拆下,將泵蓋對稱地撬開,接著將舊包裝取出,將水密封環、填料壓蓋、擋水環、軸承腔的前后軸承端蓋螺栓依次拆下,將端蓋拆下,把泵軸和軸承的連接體拆下,可以用緊張器將軸承拆下,清潔并且檢查所有拆下的零部件。

臥式清水離心泵拆解由離心泵廠家總結,推薦閱讀:臥式清水離心泵的基本結構
