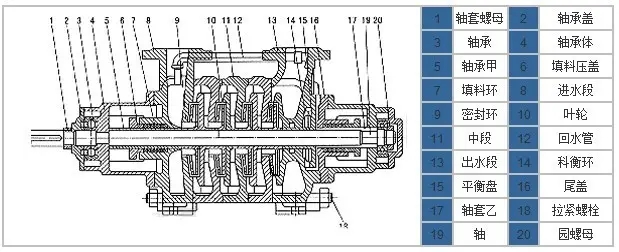

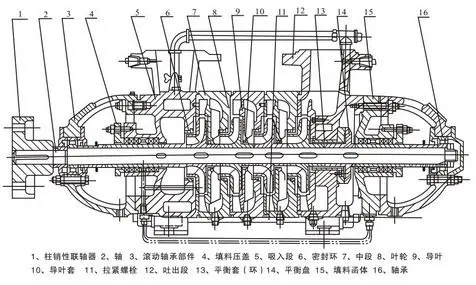

多級泵又稱為多級離心泵,也是依靠葉輪的旋轉在獲取離心力,所以總體來說還是離心泵。這種水泵的的基本構造是由進水段、出水段、中段、尾蓋、葉輪,泵體,泵軸,軸承,密封環,填料函等部件構成。輸出水的壓力可以很大,這也是多級泵的特點之一,想要了解多級泵的基本構造和湖南圣博凱斯泵閥的小編一起來看一看。
1、葉輪是所有水泵的核心部分,它轉速高出力大,葉輪上的葉片又起到主要作用,葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑,極大限度的減少摩擦減少能量損耗。
2、進水段、出水段、中段也稱泵殼,這是所以組件的載體。起到支撐固定作用,并與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接,將電動機的轉矩傳給葉輪,這也是傳遞機械能的主要組件之一。
4、軸承是套在泵軸上支撐泵軸的構件,有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑加油要適當一般為2/3~3/4的體積太多會發熱,太少又有響聲并發熱!
5、密封環又稱減漏環。葉輪進口與泵殼間的間隙過大會造成泵內高壓區的水經此間隙流向低壓區,影響泵的出水量,效率降低!
6、填料函主要由填料,水封環,填料筒,填料壓蓋,水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙,不讓泵內的水流不流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空!
以上就是多級泵的結構,想要了解更多的水泵知識就請關注湖南圣博凱斯泵閥!
