螺桿泵拆卸步驟雖然不難,但是還是需要細心拆卸的。機械設備的拆卸一定要小心謹慎,拆卸過程對機械的組件一定要保護好,這是非常重要的,不然一個不小心,機械的工作效率就要折扣了,所以拆卸一定要按照正確的方式。接下來湖南圣博凱斯泵閥的小編告訴你怎么拆卸螺桿泵,好好看好好學。

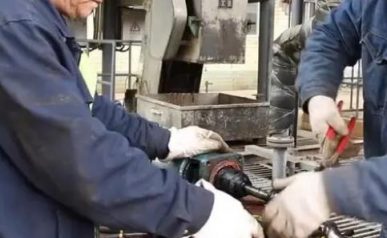

首先拆卸泵頭,首先要從基座開始拆卸,拆卸上面兩個螺絲,有生銹的話注意點上除銹劑,然后松動四根拉桿,把四根拉桿螺絲拆下來,然后把泵頭敲下來。

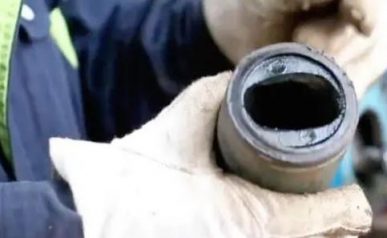

然后再拆定子。定子拆卸的時候,用手逆時針旋轉出來,電機連接軸跟著轉的時候用管鉗鎖住再旋轉,拆卸定子要注意膠圈墊不要受損。
定子易損,一是被水中的硬物所磨損,二是啟動之前沒有灌引水,導致空轉干磨,三是排出體與吸入室沒有完全平衡。
下一步開始拆卸泵體,把轉子拿出來。

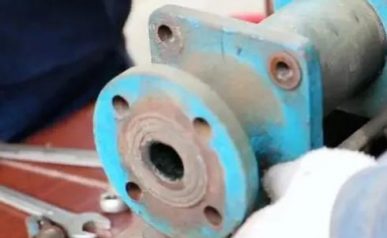

先拆卸泵體的四個螺絲。把泵體拿開,把橡膠套打開,拆卸時候把卡箍拆下來,卡箍用不銹鋼的比較好把橡膠卡箍拿下來之后把橡膠套輕輕推出來。
轉子與連桿軸之間有個軸套,此軸套保護銷子起鎖定作用防止脫落。

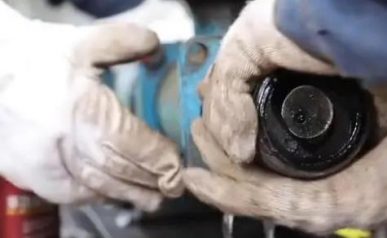

拆軸套時候,有銹的話上點防銹油,用錘子輕輕敲打使其松動,用螺絲刀把軸套打出來,要對角打,軸套出就看到銷子,銷子最易磨損,轉子拿出來之后要擦洗干凈,磨損嚴重要及時更換。
定位銷磨損原因
一是定位銷與銷孔在使用過程中配合間隙過大,二是初啟動,要人工轉動螺桿泵靠背輪,使整個軸充分活動。
以上就是螺桿泵拆卸步驟圖解,拆卸時一點要根據要求拆卸。
