多級離心泵的意義就在于將設定壓力提高，多級泵是把具有同樣功能的兩個以上的離心泵集合在一起，流體通道結構上通常表現在一級的介質泄壓口與二級的進口相連通，二級的介質泄壓口和三級的進口相連通，這樣串聯的機構就會形成了多級離心泵。多級離心泵的結構部件比較多，下面湖南圣博凱斯泵閥的小編就帶您了解多級離心泵的裝配與拆卸，希望在對用戶拆裝多級離心泵時會有所幫助。

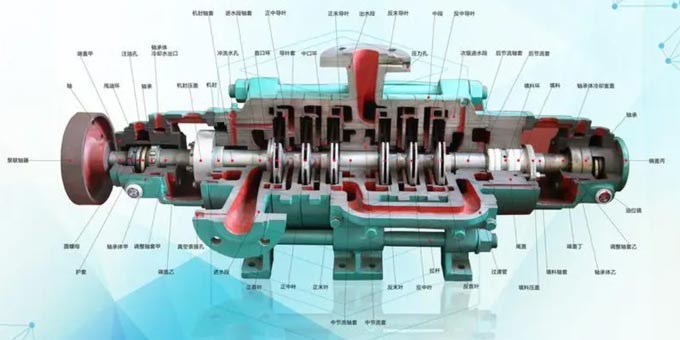

多級離心泵拆裝圖
多級離心泵的裝配
多級離心泵的裝配順序通常會按照拆卸時的順序相反進行，裝配質量的好壞會直接影響到離心泵能否正常運行，會對泵的使用壽命與性能參數有直接影響。
多級離心泵的拆卸
1.將吐出側軸承端蓋上的螺栓與出水段、軸承體、尾蓋三個部件之間的連接螺栓擰下，再把軸承端蓋、軸承體等軸承部件拆下。
2.將軸上圓螺母擰下并且分別將軸承內圈、軸承壓蓋、擋圈分別拆下，將填料體拆下。
3.接著將軸上的O型密封圈、軸套、平衡盤、平鍵后依次拆下，將出水段、平衡環套、末導葉拆下。
4.將末級葉輪與平鍵拆下后，將中段、導葉拆下。按照這種方法依次將各級葉輪、中斷、導葉拆下，一直到將前級葉輪拆下為止。
5.將泵軸聯軸器拆下后，將進水段與軸承體的連接螺母與軸承壓蓋上的螺栓拆下后，再把進水段側的軸承部件拆下。
6.把軸從進水段中抽出，再將軸上的固定螺母擰下，把軸承內圈、O型密封圈、軸套等拆卸下來。
7.使用滑動軸承的多級離心泵，拆卸方法大致相同，只是在出現軸承部件時有點不同。
多級離心泵的裝配與拆卸由離心泵廠家總結。
