頻恒壓供水設備如何正確調試及常見故障排除方法是我們在日常維護中需要經常去做的，所以我們有必要去了解一些相關的知識以及一些常規的保養做法，以確保我們的設備能夠擁有更長的壽命以及供水質量和節能效果。

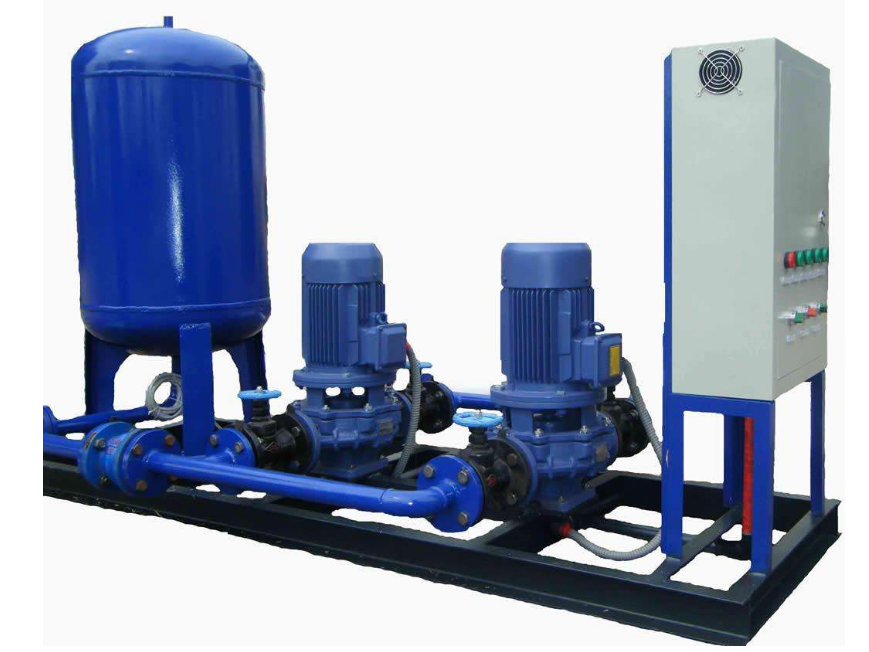

變頻恒壓供水設備以水泵出水端水壓（或用戶用水流量）為設定參數，通過微機自動控制變頻器的輸出頻率從而調節水泵電機的轉速，實現用戶管網水壓的閉環調節，使供水系統自動恒壓穩于設定的壓力值：即用水量增加時，頻率提高，水泵轉速加快；用水量減少時，頻率降低，水泵轉速減慢。這樣就保證了整個用戶管網隨時都有充足的水壓（與用戶設定的壓力一致）和水量（隨用戶的用水情況變化而變化）。
 頻恒壓供水設備調試步驟：
1、我們根據設備安裝條件確定設備安裝場地；
2、將設備進水口與外管進水口用法蘭連接安裝好，確保無漏水情況出現；
3、將外部三相電源接近泵房內部來；
4、由專業廠家派出技術人員現場連接控制柜到水泵之間的電纜線；
最后就是開始設備運行調試操作了，準確操作步驟如下：
�。�1）連接空氣開關、漏電開關、電源，檢查接線無誤后，合上空氣開關，變頻器上電，數碼管顯示。
�。�2）關掉電源，電源指示燈熄滅后，再連接電機、起停開關、遠程壓力表、限流電阻等，變頻器和電動機接地端子可靠接地，并仔細檢查。
（3）壓力表選用遠程壓力表，安裝在水泵的出水管上，既可直觀測出壓力值，又可以輸出相應的電信號，輸出的電信號傳至遠端的控制器。
壓力表有紅、黃、藍三根引出線。
�。�4）電阻滿量程：400Ω(藍、紅)
�。�5）滿量程壓力上限電阻值：≤360Ω(黃、紅)
�。�6）接線端外加電壓：≤6V(藍、紅)變頻恒壓供水設備調試需要在專業人員指導下進行，非專業人員請勿嘗試，因為設備一旦接錯線有可能會導致水泵燒掉，或者設備無法正常運行.
 變頻恒壓供水設備常見故障排除方法(一)
問：為什么變頻恒壓供水設備系統壓力容易振蕩?
答：系統壓力，可能有以下幾種原因：1、壓力傳感器采集系統壓力的位置不合理，壓力采集點選取的離水泵出水口太近，管路壓力受出水的流速影響太大。
從而反饋給控制器的壓力值忽高忽低，造成系統的振蕩。
2、如果系統采用了氣壓罐的方式，而壓力采集點選取在氣壓罐上，也可能造成系統的振蕩。
空氣本身有一定的伸縮性，而且氣體在水中的溶解度隨壓力的變化而變化，水泵直接出水的反饋壓力和通過氣體的反饋壓力之間有一定的時間差，從而造成系統振蕩。
3、控制器的加減速時間與水泵電機功率不相符。
一般情況下，功率越大，其加減速時間也就越長。
此項參數用戶可多選幾個數據進行調試。
比如，15KW一般為10至20秒之間。
4、控制器和變頻器的加減速時間不一致，控制器的加減速時間設定應大于或等于變頻器加減速時間。
問：為什么變頻恒壓供水設備小泵頻繁起停?
答：此種情況是針對工頻工作的小泵而言的。
在系統之中，控制器的參數中第23、24項參數“小泵壓力正、負誤差”設定過小。
在所有主泵都關閉以后，當系統的實際壓力低于設定壓力與小泵壓力負誤差之和時，小泵則起動。
隨著系統壓力的上升，使得系統的實際壓力高于設定壓力與小泵壓力正誤差這兩者之和時，小泵則被系統關閉。
所以，解決問題的方法是將此項參數調高一定值即可。
問：為什么變頻恒壓供水設備在水泵切換時，變頻器輸出不為零?
答：用戶首先確定控制器給變頻器的控制線是否全部接好。
如果變頻器沒有滑行停車輸入信號，則必須將變頻器設定為自由滑行停車的工作模式。
如果變頻器有此信號輸入則確保和控制器接好。
然后，在水泵進行切換動作時，控制器會給變頻器一個滑行停車信號，即EMG信號。
如果EMG信號線沒有接通，會直接導致變頻器過載，此類現象要絕對禁止，否則，容易損壞變頻器。
如果接有EMG信號線，請仔細檢查線是否接實。
確定接實，沒有線路故障后，再用萬用表檢查控制器的EMG是否有輸出。
如果當控制器處于切換時，EMG信號沒有輸出，則說明是控制器有故障.另外，不論控制器的變頻器控制方式是何種類型，切換時均為滑行停止模式。
問：變頻恒壓供水設備模擬輸出不正常，變頻器運行頻率與控制器輸出不符，為什么?
答：首先，應確定是什么硬件出了問題。
使控制器進入手動調試狀態，分別用萬用表量出控制器輸出0Hz及50Hz時所對應的模擬量輸出值。
如果控制器的模擬輸出值在0Hz時大于30mV，或在50Hz時小于控制器第10項參數定標的電壓值(請確定模擬輸出增益為100%)，則說明控制器輸出存在問題。
如果隨著控制器的頻率變化，輸出一直保持不變，說明控制器的模擬輸出電路損壞;如果模擬輸出值也是變化的，但不能達到最大值，可通過調節模擬輸出增益解決。
其次，如果控制器的輸出值正常，當控制器輸出達到第10項參數定標的電壓值時，變頻器不能達到50Hz，說明是變頻器的設定值存在問題，可調節變頻器的頻率增益解決。
變頻恒壓供水設備常見故障排除方法（二）
問：控制電機的接觸器無動作，電機不啟動，為什么?
答：首先查看控制器操作面板上反應水泵的輸出狀態，可對照控制器說明書上所描述的泵的設定及運行指示狀態。
假如無動作，但水泵對應的操作面板上查詢狀態有輸出，則先查看一下外部的接觸器接線及接觸器的繼電邏輯是否正確。
如果沒有問題，再用萬用表測量控制器相應的繼電器輸出，如果繼電器沒有輸出相應的開關信號，說明控制器的繼電器輸出有問題。
如果操作面板上查詢狀態也無輸出指示，請查看相對應的水泵是否設定為開啟狀態(“變量泵”或“定量泵”狀態)。
問：為什么變頻恒壓供水設備壓力傳感器顯示壓力變化，而面板顯示壓力卻不變?
答：首先應檢查壓力傳感器和控制器的接線是否有松動或接觸不良的現象存在。
如果上述現象不存在，用萬用表測量控制器模擬輸入口的電壓值。
先測量SVCC端及GND端之間，如果是4.9V~5.1V之間的電壓值，說明模擬量輸入口的電源正常，則進行下一步。
可將一1K歐姆滑動電阻接在控制器的輸入口的三個端子，動端接P1，再測量控制器的P1端和GND端的電壓是否隨電阻器的阻值變化而變化。
如果P1端對GND端的電壓不變化，則說明控制器的模擬輸出口有故障或已損壞。
如果正常，則說明是遠傳壓力表的故障，更換壓力表即可。
問：為什么在工作時系統壓力高于設定值主機不停?
答：主要原因可能是以下幾項之一：1、如果壓力傳感器反應的壓力和面板的壓力不相符，只是壓力傳感器的壓力高于設定值，而面板反映的壓力并未超出，則應查看壓力傳感器是否損壞，接線是否有問題。
此時控制器主機不停是正常的。
2、如果上述情況不存在，控制器和傳感器的壓力相符，均高于設定壓力，則應檢查附屬小泵的設定狀態，看小泵是否為開啟狀態。
如果小泵是關閉的，并且主機設定為到達下限頻率不停機，主機不停也是正常的。
如果小泵是開啟的，請查看主泵的運行頻率，如果運行頻率并非設定的下限頻率，此時說明系統正處于正常的供水過程之中，等系統將頻率調低，系統的壓力自然會下降。
問：為什么控制器不起泵，而變頻恒壓供水設備RUN燈閃爍?
答：因為此時控制器處于定時休眠狀態。
用戶將控制器的第37項功能代碼設定為ON并規定了控制器休眠的時間，此時控制器時鐘正處于這一時間段。
將控制器第37項的相關參數項更改即可。
問：變頻恒壓供水設備面板始終顯示P000，這是為什么?
答：首先，檢查控制器的參數設定是否正確，檢查第4項參數(控制器的壓力量程)是否被設定為零。
如果是非零，則將控制器上壓力傳感器的幾個端子的控制線拆下，用萬用表測量SVCC端與GND端之間是否為4.9V~5.1V之間的直流電壓。
如果正常，此時面板應顯示正常的壓力范圍。
否則控制器已損壞。
如果測量所得結果低于4.9V，說明輸出模擬量的供給電源有故障。
問：變頻恒壓供水設備在02報警，應如何處理?
答：02報警，說明控制器檢測到水位信號，請檢查水位傳感器的接線是否有問題。
如果接線正常，可將接線拆下，用短接線將水位信號進行短接。
如果問題仍然存在，則說明控制器的水位檢測部分有故障。
否則，說明是水位傳感器的問題。
變頻恒壓供水設備常見故障排除方法（三）
問：為什么在系統中沒有配置小泵，但系統壓力高后，主機會停泵
答：查看系統中是否將小泵的允許運行打開，致使系統中雖然無實際小泵工作，但相當于虛設了一個小泵工作，導致系統壓力高時主泵停機。
如果系統沒有設定小泵，請檢查第20項是否設定了主機到頻率下限停機的功能。
問：如果在系統之中，只有一個水位信號，變頻恒壓供水設備控制器應怎樣接線?
答：此時可將控制器的LA2短接，水位信號接入LA1上。
此時應注意水位傳感器所提供的信號類型，正確接入控制器方可使系統正常工作。
問：為什么變頻恒壓供水設備控制器未能按設定的時間間隔定時換泵?
答：當系統壓力穩定時，水泵泵組工作狀態不發生變化的情況下，控制器應當按設定的時間間隔進行換泵動作。
在此過程之中，如果發生過水泵切換，或是中途停過機，則水泵的定時換泵時間將重新計時。
如果發生未能按設定時間間隔換泵，請連續監測控制器，如果在設定的時間段內，沒有發生以上提及的情況，而且也沒有定時換泵，說明控制器有故障。
問：為什么變頻恒壓供水設備當反饋壓力低于設定壓力時，長時間不啟動水泵是什么原因?
答：請用戶查看控制器的設定參數的第18、19項的設定值。
此2項是設置控制器的切泵壓力誤差的。
為了防止水泵的頻繁起停，允許反饋壓力在設定值減此項誤差值為下界，設定值加此項誤差值為上界的范圍之內，不作水泵的起停或者切換動作。
所以，如果用戶覺得控制器不啟動水泵的時間太長，則應將此項參數設置得小一些。
查看是否將所有水泵的運行方式設定為工頻工作的方式，如果是，系統也不會起泵。
問：在以下三種情況下變頻恒壓供水設備定時休眠不執行
答：解決方法如下：a、檢查時間設置是否合理，例如：時間段結束時間早于時間段開始時間;b、檢查定時關機時間段是否在設定的時間段內;c、設定的時間段相對應的休眠功能是否開啟。
問：控制器與變頻器的抗干擾接線如何連接?
答：為防止控制器和變頻器的控制信號線受空間電磁場的干擾，可在這些控制信號線的外層接屏蔽線，以提高系統的抗干擾能力。
此時接線一定要注意，只能有控制器的一邊或者變頻器的一邊選取一點作為屏蔽的接地點。
這樣，可保證系統的抗干擾能力。
如果屏蔽線在兩端都接地，會使屏蔽線上產生電勢差，不但不能提高系統的抗干擾的能力，反而加重外界對控制器的干擾。
其次，將模擬信號線和動力線分別走線，也能提高系統的抗干擾能力。
|
